SVA SVB SMA

Butterfly, skyde og kvælerventiler

BytterflyVentil



MATERIALE PAKNING OG ARBEJDSTEMPERATURER
VERSION METERIALE FARVE PROFIL STANDARD ATEX
1 NBR Hvid Høj/Lav -20ºc/ +100ºc -20ºc/ +100ºc
2 NBR Certifikat FDA Høj -20ºc/ +100ºc
5 HNBR-THERBAN Sort Høj/Lav -25ºc/ +150ºc*
9 NBR Certifikat 1935/2004** Hvid Høj -20ºc/ +100ºc



   Download Borchure

Firkantet Drivaksel A2 & K2

.-SVAH…2…  A2…

K2…
TYPE Tomme mm Fig. ISO A B C G G1 G2 PN ND H K L M N P E F kg E F kg
.-SVAH100.2… 4″ 100 5 F05 100 180 220 / / / 10 ND10 50 60 7 35 14 14 183 218 4,5 337 372 5,8
.-SVAH150.2… 6″ 150 1 F07 150 200 228 9 225 4 6 ND6 70 75 9 55 17 16 233 268 5 387 422 6,3
.-SVAH200.2… 8″ 200 1 F07 200 250 278 9 280 4 6 ND6 70 75 9 55 17 16 282 317 7 436 471 8,3
.-SVAH250.2… 10″ 250 2 F07 250 300 328 9 335 6 6 ND6 70 75 9 55 17 16 332 367 8 486 521 9,3
.-SVAH300.2… 12″ 300 2 F07 300 350 378 11 395 6 6 ND6 70 75 9 55 17 16 382 417 11 536 571 12,3
.-SVAH350.2… 14″ 350 3 F10 350 400 440 11 445 6 6 ND6 102 105 11 70 22 25 439 489 20 639 689 22,3
.-SVAH400.2…
 16″ 400 4 F10 400 470 530 12,5 515 4 10 ND10 102 105 11 70 22 25 509 559 23 709 759 25,4



Splined Drivaksel C2 & L2

.-SVAH…2… C2… L2…
TYPE Inch mm Fig. A B C G G1 G2 PN ND S E F kg E F kg
.-SVAH100.2… 4″ 100 5 100 180 220 / / / PN10 ND10 22×19 183 218 4,5 337 372 5,8
.-SVAH150.2… 6″ 150 1 150 200 228 9 225 4 PN6 ND6 22×19 233 268 5 387 422 6,3
.-SVAH200.2… 8″ 200 1 200 250 278 9 280 4 PN6 ND6 22×19 282 317 7 436 471 8,3
.-SVAH250.2… 10″ 250 2 250 300 328 9 335 6 PN6 ND6 22×19 332 367 8 486 521 9,3
.-SVAH300.2… 12″ 300 2 300 350 378 11 395 6 PN6 ND6 22×19 382 417 11 536 571 12,3
.-SVAH350.2… 14″ 350 3 350 400 440 11 445 6 PN6 ND6 28×25 439 489 20 639 689 22,3
.-SVAH400.2…
 16″ 400 4 400 470 530 12,5 515 4 PN10 ND10 28×25 509 559 23 709 759 25,4

Actuators

Manual Actuator

TYPE A B C D kg SVA
RAB22C 65 27 8,5 22 x 18 DIN 5482 1,7 100-300
RAB28C 68 30 10,5 28 x 25 DIN 5482 2 250-400

_For more details see brochure

Geared Motor Actuator

TYPE A B C D E F G H L M N P Q R T kW Nm* kg SVA
RAM22C.N 125 255 115 115 55 95 110 205 16 37 22×19 DIN 5482 65 110 54 8,5 0,20 100 10 100%300
RAM22C.N 140 300 115 120 70 105 120 255 16 37 28×25 DIN 5482 68 120 60 10,5 0,37 150 18 350%400

_*The torque value refers to the available starting torque for a maximum duration of 2″. More details se brochure.

Pneumatic Actuator

TYPE A B C D E F G H L M N P Q R T kW Nm* kg SVA
RAPC080 125 255 115 115 55 95 110 205 16 37 22×19 DIN 5482 65 110 54 8,5 0,20 100 10 100%300
RAPC100 140 300 115 120 70 105 120 255 16 37 28×25 DIN 5482 68 120 60 10,5 0,37 150 18 350%400

_For more details and accessories for pneumatic actuators, see brochure.

_For more details se F

See brochure for further details and accessories

SkydeVentil

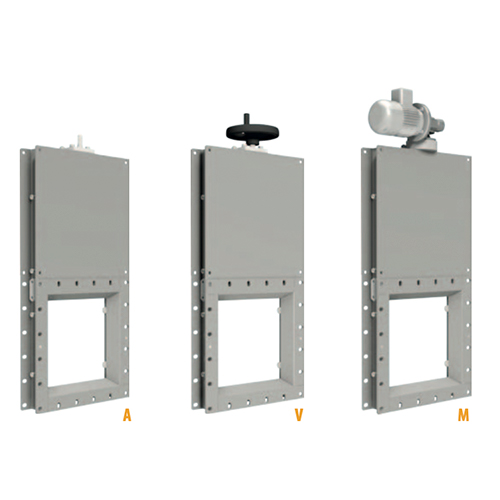

ACTUATOR COMBINATION TABLE
A Free oo Bare Shaft
V Manual
handwheel		 20 SGAE150 % 350
25 SGAE400 % 800
M gear motor 04 SGAE150 % 350 = 0,37 kW 230/400v 50Hz IP55 CL F
08 SGAE400 % 800 = 0,75 kW 230/400v 50Hz IP55 CL F

   Download Borchure

SGA Dimensions | Bare shaft, Manual & Motor control



.-SGA….A.
 A..
 V..
 M..
TYPE Fig. A B C D E F G S T H M N P Q R kg H R U kg H M N P kW * kg
.-SGA.150A… 1 261 175 120 230 15,5 115 540 93 12,5 56 19 41 6 21,5 30 16 150 30 200 18,8 180 300 200 30 0,37 19 24
.-SGA.200A… 2 311 225 170 280 15,5 93,3 640 93 12,5 56 19 41 6 21,5 30 19 150 30 200 22,5 180 300 200 30 0,37 26 27
.-SGA.250A… 2 361 275 220 330 15,5 110 740 93 12,5 56 19 41 6 21,5 30 22,5 150 30 200 27,5 180 300 200 30 0,37 32 32
.-SGA.300A… 2 431 325 270 385 23 128,3 860 93 12,5 56 19 41 6 21,5 30 32,5 150 30 200 35 180 300 200 30 0,37 39 39
.-SGA.350A… 3 481 375 329 445 18 89 960 93 12,5 56 19 41 6 21,5 30 38,5 150 30 200 42 180 300 200 30 0,37 45 52
.-SGA.400A… 3 533 425 350 500 16,5 100 1090 133 12,5 85 24 41 8 27 45 62,5 190 45 250 69,5 220 340 225 30 0,75 43 96
.-SGA.500A… 3 653 525 450 600 26,5 120 1300 133 15 85 24 41 8 27 45 85 190 45 250 93 220 340 225 30 0,75 54 128
.-SGA.600A… 3 753 625 550 700 26,5 140 1500 133 15 85 24 41 8 27 45 117 190 45 250 125 220 340 225 30 0,75 65 143
.-SGA.700A… 3 895 725 650 825 35 165 1720 133 15 85 24 41 8 27 45 147 190 45 250 150 220 340 225 30 0,75 75 173
.-SGA.800A… 3 995 825 750 925 35 185 1920 133 15 85 24 41 8 27 45 192 190 45 250 195 220 340 225 30 0,75 86 218

Scroll for full ta1ble (tjek om tallerne er rigtige)

SGB Dimensions || Pneumatic control



TYPE Fig. A B C D E F G H L M ** N *** S T kg
.-SVBH150A.063 1 261 175 120 230 15,5 115 540 275 815 75 ø 63×150 3/8″ 2,8 93 12,5 18
.-SVBH200A.063 2 311 225 170 280 15,5 93,3 640 235 965 75 ø 63×200 3/8″ 3,7 93 12,5 21,5
.-SVBH250A.063 2 361 275 20 330 15,5 110 740 375 1115 75 ø 63×250 3/8″ 4,7 93 12,5 26,5
.-SVBH250A.080 2 361 275 220 330 15,5 110 740 412 1152 95 ø 80×250 3/8″ 7,5 93 12,5 28,5
.-SVBH300A.063 2 431 235 270 385 23 128,3 860 425 1285 75 ø 63×300 3/8″ 5,6 93 12,5 34,5
.-SVBH300A.080 2 431 235 270 385 23 128,3 860 462 1322 95 ø 80×300 3/8″ 9 93 12,5 38
.-SVBH350A.063 3 481 375 320 445 18 89 960 475 1435 85 ø 63×350 3/8″ 6,5 93 12,5 42
.-SVBH350A.080 3 481 375 320 445 18 89 960 512 1472 95 ø 80×350 3/8″ 10,3 93 12,5 44
.-SVBH400A.100 3 533 425 350 500 16,5 100 1090 545 1635 120 ø 100×400 1/2″ 18,8 133 12,5 70
.-SVBH400A.125 3 533 425 350 500 16,5 100 1090 505 1685 150 ø 125×400 1/2″ 29,4 133 12,5 76
.-SVBH500A.100 3 653 525 450 600 26,5 120 1300 645 1945 120 ø 100×500 1/2″ 23,6 133 15 90
.-SVBH500A.125 3 653 525 450 600 26,5 120 1300 695 1995 150 ø 125×500 1/2″ 26,8 133 15 97
.-SVBH600A.100 3 753 625 550 700 26,5 140 1500 745 2245 120 ø 100×600 1/2″ 28,3 133 15 122
.-SVBH600A.125 3 753 625 550 700 26,5 140 1500 795 2295 150 ø 125×600 1/2″ 44,2 133 15 128
.-SVBH700A.100 3 895 725 650 825 35 165 1720 845 2565 120 ø 100×700 1/2″ 33 133 15 158
.-SVBH700A.125 3 895 725 650 825 35 165 1720 895 2615 150 ø 125×700 1/2″ 51,5 133 15 169
.-SVBH800A.100 3 995 825 750 925 35 185 1920 945 2865 120 ø 100×800 1/2″ 37,7 133 15 204
.-SVBH800A.125 3 995 825 750 925 35 185 1920 995 2915 150 ø 125×800 1/2″ 58,9 133 15 216

_* Diameter and length of the pneumatic cylinder ISO 15552, up to size 350 delivered mounted – starting from size 400 delivered unmounted.

** Air consumption (NI) at 6 bar for each operation.

Accessories See Brochure

KvælerVentil

silotilbehør kvælerventil
Kombinationstabel
 KEB 024 DC 3  KEB 024 AC 3
 KEB 048 DC 3  KEB 048 AC 3
 KEB 115 AC 3
 KEB 230 AC 3



   Download Borchure

Square Drive Shaft A2 & K2

TYPE A B C E F G H kg
SMA 080 80 160 200 18 4 254 252 5,8
SMA 100 100 180 220 18 8 302 300 8,6

Scroll for full table

Further Accessories, see Brochure

Valves for silos

ACTUATOR COMBINATION TABLE

   Download Borchure

SVQ



TYPE A B C D E F H kg
SVQ250 250 300 328 290 400 500 275 14,2
SVQ300 300 350 378 350 490 620 300 16,7

Scroll for full ta1ble (tjek om tallerne er rigtige)

SVT



TYPE A B C D E F H kg
SVT250 250 300 348 – – – 375 9,4
SVT300 300 350 378 – – – 300 11,2

Scroll for full ta1ble (tjek om tallerne er rigtige)
